Radio Galena

A continuación os presento dos excelentes artículos aparacidos en el boletín diexista "Más que radio" del club S500. El diexismo es la afición por sintonizar emisoras de países lejanos o remotos. Aprovechan principalmente la reflexión de las ondas electromagnéticas en la ionosfera durante las horas nocturnas.

Durante el día la energía del sol "destruye" las ondas electromagnéticas. Por la noche, no se producen las interferencias solares y la atmósfera cambia su comportamiento, las capas superiores, pasan de absorver las ondas electromagnéticas a reflejarlas, por lo que las señales de radio pueden "salvar" la curvatura de la tierra y llegar a puntos lejanos.

Una radio de galena era prmiitivamente la que utilizaba una piedra de galena como elemento variable para la sintonización. Actualmente en lugar de utilizar las propiedades de una piedra de galena, se utiliza un condensador variable, pero sigue conservándose la principal propiedad: no utiliza una fuente de alimentación externa.

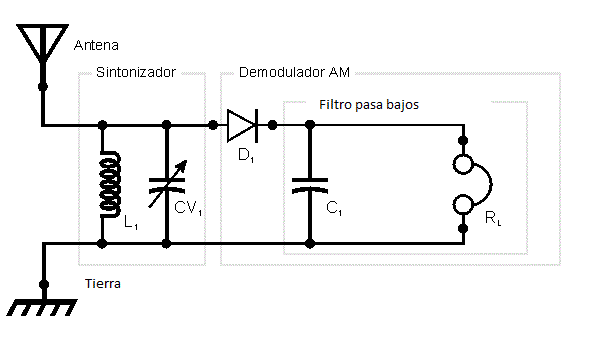

Esquema de la radio galena

Y entonces si no usa pilas... ¿De dónde extrae la energía eléctrica para su funcionamiento?. Muy sencillo, la energía está en las propias ondas electromagnéticas.
A continuación os pongo dos enlaces donde os podéis descargar toda la información. El primero corresponde a la radio galena. Como evidentemente la energía que obtenemos de las ondas es pequeña, no podemos atacar directamente unos altavoces a gran potencia, por lo que se introduce un amplificador de audio alimentado a pilas en el segundo PDF, aunque el principio de funcionamiento es el mismo.

Radio Galena
Radio Galena con Amplificador de audio

Disipadores de calor y compatibilidad electromagnética

En muchas ocasiones solemos utilizar el propio chasis del equipo como disipador para ahorrar costes. Esta práctica es desaconsejable desde el punto de vista eléctrico, pues a través de la mica del transistor que se comporta eléctricamente como un condensador, se inyecta corriente en el chasis que generalmente se encuentra conectado a tierra. Todo esto suele formar un cóctel explosivo, pasando estas corrientes que circulan en el chasis a la red eléctrica, llegando en algunos casos a niveles inaceptables que impiden la certificación de compatibilidad EMC y en otros, la degradación de las prestaciones del circuito.

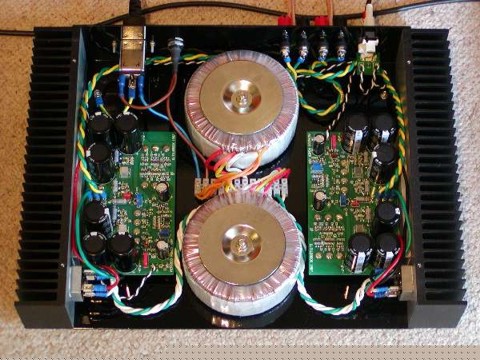

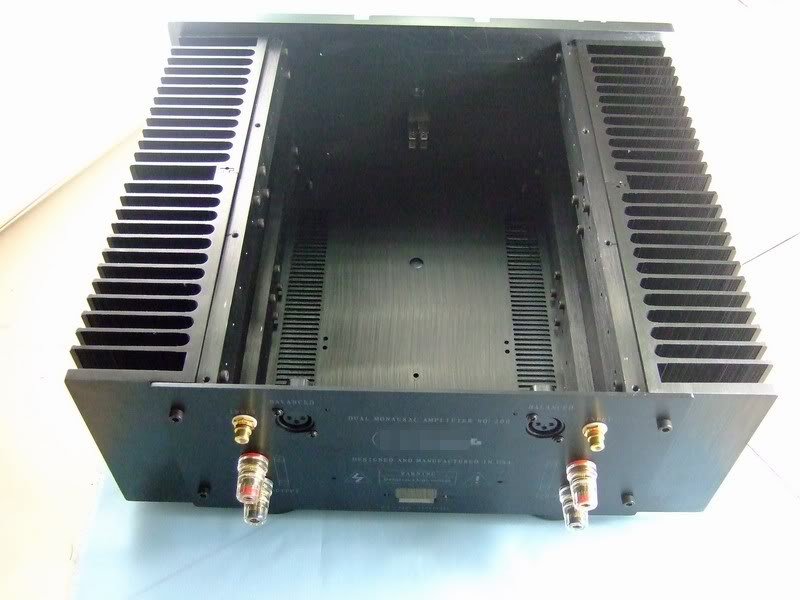

Amplificador con el disipador integrado en el chasis.	Chasis y disipador integrados

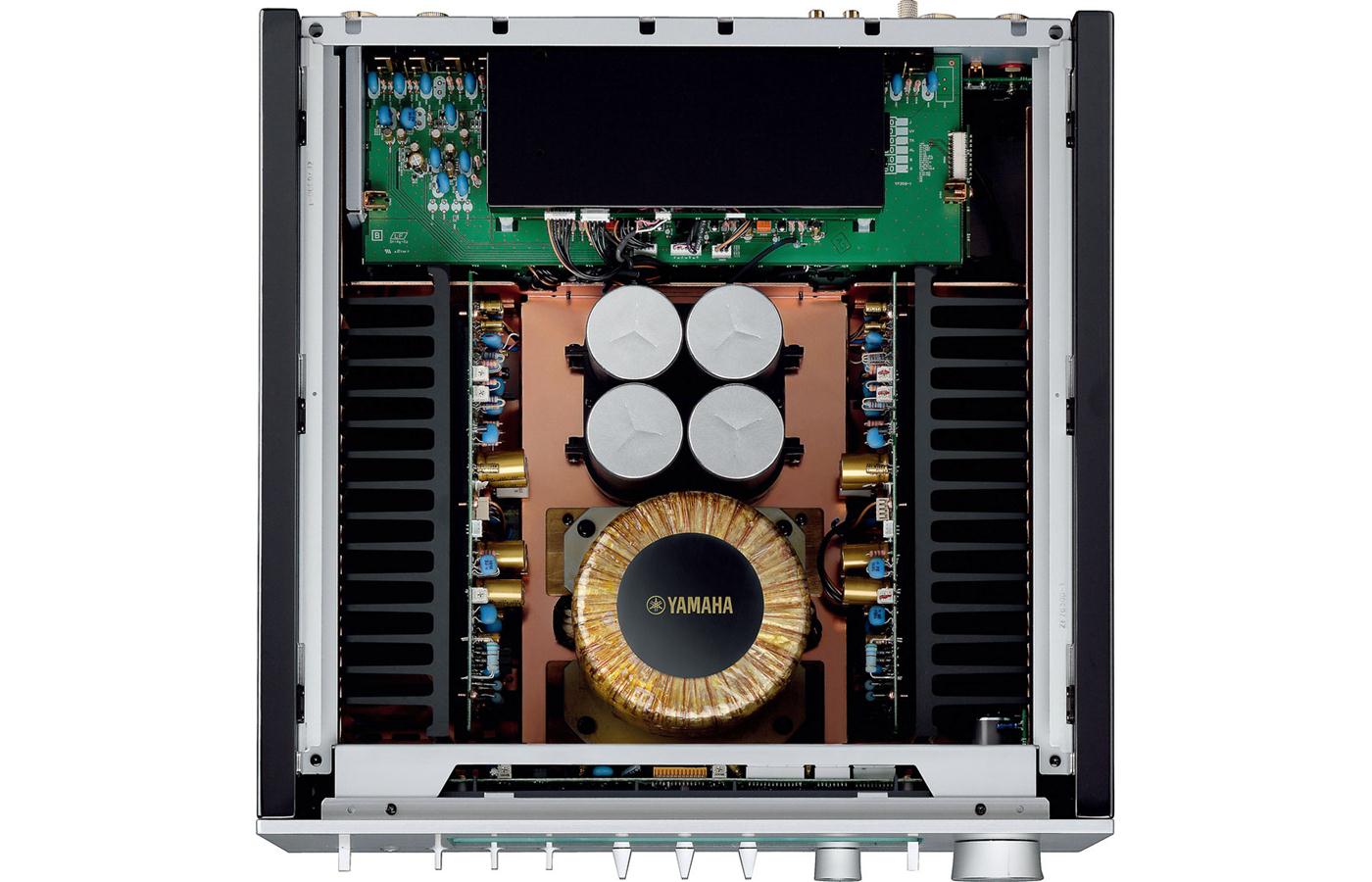

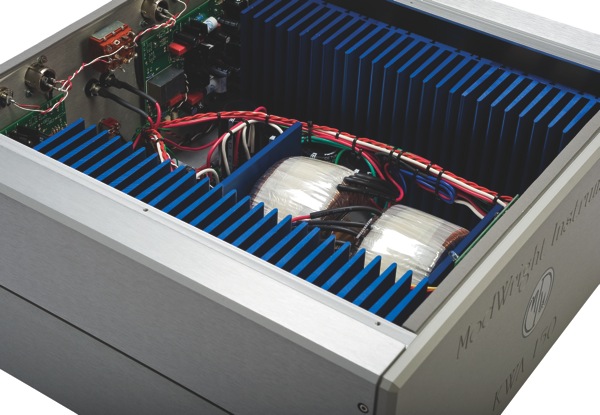

Amplificador Yamaha de 7000$ con disipador y chasis separados eléctricamente.	Amplificador Modwright de 6000$ con disipador y chasis separados eléctricamente

Por esta razón, los equipos que deben obtener la certificación EMC y los de gran calidad, presentan la configuración ideal, es decir, componentes dedicados para cada función: el chasis como blindaje y el disipador para la evacuación del calor. El disipador debe estar conectado a los 0V en la placa de circuito impreso. El disipador no se puede dejar flotante, porque entonces actuaría también como una antena.
La placa de CI mediante un único cable, para evitar bucles de masa, se conectará al chasis y a su vez, el chasis, estará conectado al cable de tierra de la red también por medio de un único conductor.

Toda la información técnica puede ser encontrada en el artículo publicado por Francesc Daura en la Revista Española de Electrónica que puedes descargar en el siguiente enlace: Emisiones EM en disipadores

Aerosoles para electrónica

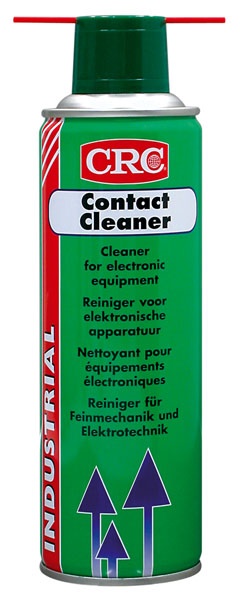

Existen básicamente dos aerosoles para electrónica: el limpiador que no deja residuo o el lubricante protector, que sí deja residuo. La empresa CRC ofrece estos dos productos; Obviamente exisiten otras firmas comerciales en el mercado, como Kontakt Chemie, aunque pertenece también al mismo grupo. Este grupo parece que tiene una aplastante cuota de mercado, lo que se deja notar en el precio de estos productos, pues los envases de 200 ml. se comercializan en torno a 7-8 euros.

En muchas ocasiones, contactos aparentemente limpios no realizan buena conexión, sobre todo cuando la corriente es débil (mA, µA). Suciedad, grasa y óxido van deteriorando los contactos hasta que provocan su malfuncionamiento. Si la suciedad es muy grande habrá que quitarla primero por medios convencionales, pero después para esa capa fina persistente podemos usar este spray. Aplicado abundantemente en contactos de relé o en diversos conectores, como los del tipo PCI de las placas base de PC´s, pueden eliminar el mal contacto. En automoción, también encuentra su campo de aplicación, en los faros de los automóviles que parece que no alumbran del todo o parpadean. Se debe aplicar generosamente y después esperar a su evaporación.

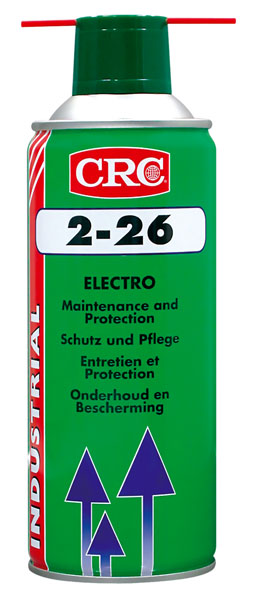

En otras ocasiones, la placa debe estar ubicada en ambientes corrosivos. En un simple taller de mecanizado flota en el ambiente la taladrina utilizada para refrigerar las herramientas de corte. Nada que decir si la placa está expuesta al aire libre o a ambientes salinos. Para proteger la PCB de la oxidación y alargar su vida útil, es necesario rociarla en el lado de las pistas con un lubricante. Este lubricante protegerá la placa de los agentes corrosivos, pero hay que tener en cuenta que aunque es considerado dieléctrico, no se puede aplicar a placas con dispositivos de alta impedancia, pues siempre permitirá una pequeña corriente de fugas que degradará el comportamiento de amplificadores operacionales o similares. En este caso, no quedará más remedio que encerrar tales tarjetas en cajas estancas como las ofrecidas por el fabricante: Hammond o Retex.

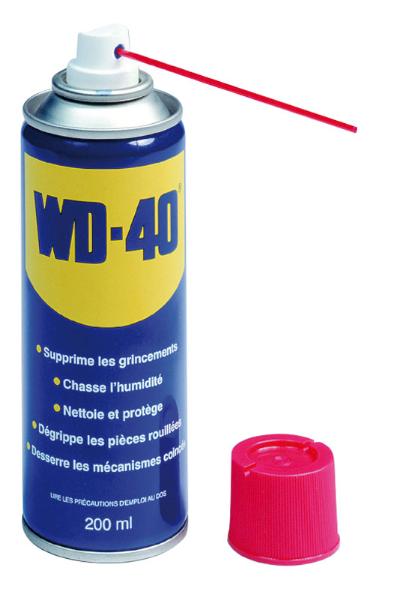

El lubricante WD-40 ¿mito o realidad?

Consideraciones EMC en el diseño de PCB's

A continuación se muestran dos interesantes videos sobre la compatibilidad electromagnética. Generalmente en la electrónica nos ocupamos del diseño de los circuitos sin considerar adecuadamente su implementación práctica.

Con estos sencillos tutoriales podremos comprobar su importancia y obtener unas guías básicas que debemos observar para un correcto diseño de las placas de circuito impreso. Los videos están en inglés y son bastante recomendables aún en el caso de que no se entienda bien el idioma, pues son bastante intuitivos.

Más información disponible en el enlace: www.LearnEMC.com
